Exercice UML Guichet automatique de banque (suite)

UML-Etude des cas

Guichet automatique de banque

Flots des événements pour le cas d’utilisation:
Retirer l’argent avec la carte Visa

Une fois les cas d’utilisation identifiés, il faut encore les décrire!

Sommaire d’identification:

Titre: Retirer de l’argent avec une carte Visa

Résumé: Ce cas d’utilisation permet à un porteur de carte Visa, qui n’est pas client de la banque, de retirer de l’argent, si son crédit hebdomadaire le permet.

Acteurs: Porteur de CB Visa, SA Visa

Date  de création: 01/05/2014                             Date de mise à jour: 11/05/2014

Version: 1.02                                                         Responsable: Mr X Y

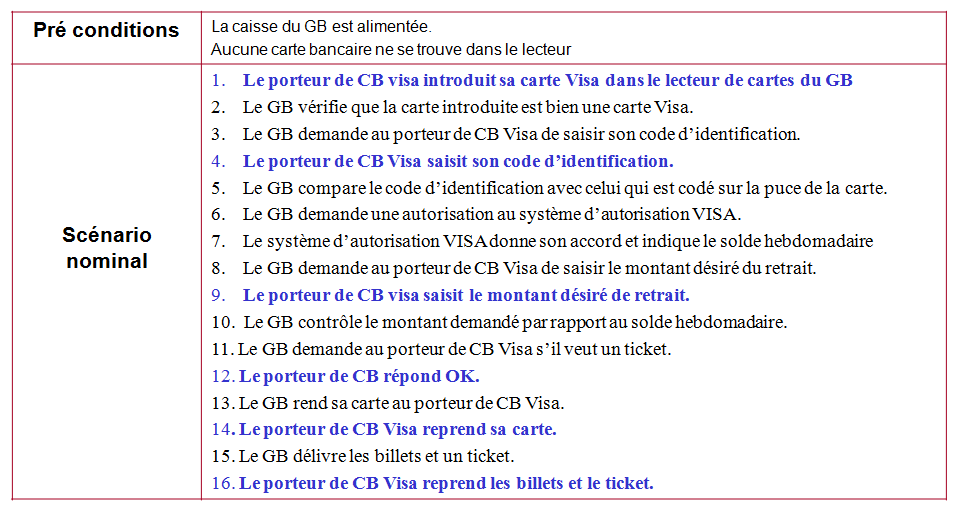

Description des enchaînements:  Description textuelle des cas d’utilisation

      On peut éventuellement compléter la description du Cas d’Utilisation avec les deux paragraphes optionnels suivants:

1- Besoins d’I.H.M:

Les dispositifs d’entrée/Sortie à la disposition du porteur de CB Visa doivent être:

•          Un lecteur de carte bancaire.

•         Un clavier numérique (pour  le code), avec des touches « validation », « correction » et «  annulation ».

•          un écran pour l’affichage des messages du GAB.

•         Des touches autour de l’écran pour sélectionner un montant de retrait parmi ceux qui sont proposés.

•          un distributeur de billets/ Tickets

2- Contraintes non-fonctionnelles :

-       Temps de réponse: Un retrait doit durer moins de 2 min

-       Disponibilité: GAB Accessible 24/24,ne dépasse 1H de maintenance/semaine, ,l’absence de papier  ne doit pas empêcher le retrait

Diagramme de séquences : (version préliminaire)

Diagramme de séquences : (version améliorée)

Diagramme d’activités :

Structuration en Package :
