Corrigé exercice UML :gestion de scolarité

Le diagramme des cas d’utilisation du système étudié :



Le description  textuelle pour les cas d’utilisation :


*UC1 :« s’inscrire aux cours » :

Titre: s’inscrire aux cours
Résumé: Ce cas d’utilisation permet à l'étudiant de sélectionner cours et modifier son choix.
Acteurs: Principal : Etudiant
              Secondaire : Système de facturation
Date  de création: 30/11/2014                       Date de mise à jour: 30/11/2014
Version: 1.0.0                                               Responsable: Mr  X Y


Pré conditions
Le catalogue contient des cours ;
Scénario nominal
1. l’étudiant obtient le catalogue
2.    l’étudiant fait un choix
3. le système de facturation, sur la base des choix effectués par l’étudiant, calcule les droits d’inscription
4.    l’étudiant s’acquitte des frais.
Post conditions
L’étudiant est inscrit dans les cours de son choix


*UC2 :« lister les étudiants inscrits » :

Titre: lister les étudiants inscrits
Résumé: Ce cas d’utilisation permet au professeur de se renseigner sur la liste des étudiants inscrits
Acteurs: Principal : Professeur
Date  de création: 30/11/2014                         Date de mise à jour30/11/2014
Version: 1.0.0                                               Responsable: Mr X Y


*UC3 :« préparer le catalogue des cours » :
Titre: préparer le catalogue des cours
Résumé: Ce cas d’utilisation permet à l’employé du service d’inscription de  mettre à jour le catalogue
Acteurs: Principal : employé service d’inscription
Date  de création30/11/2014                       Date de mise à jour:30/11/2014
Version: 1.0.0                                               Responsable: Mr X Y

*UC4 :« sélectionner cours » :
Titre: sélectionner cours
Résumé: Ce cas d’utilisation permet au professeur de  choisir les cours qu’ils sont disposés à assurer
Acteurs: Principal : Professeur
Date  de création30/11/2014                         Date de mise à jour30/11/2014
Version: 1.0.0                                               Responsable: Mr  X Y


Exercice UML: gestion de scolarité

UML-Etude des cas

Objectifs :

Les cas d’utilisation ont pour  objectif de :
-  Définir les besoins fonctionnels du système ;
-  Définir les frontières du système avec son environnement ;
-  Etablir les scénarios fonctionnels qui seront utilisés;
- Servir de support de référence tout au long des phases de développement du   système
L’étude de cas concerne un système de gestion de scolarité dans une université, et commence par l’identification des acteurs et les cas d’utilisation du système.

Acteurs :

On peut recourir aux questions suivantes pour identifier les acteurs du système :
ü  Qui est intéressé par un besoin donné?
ü   Qui profitera de l’utilisation du système?
ü   Qui fournira des données au système?
ü   Une personne joue t-il plusieurs rôles?
ü   Le système fait-il appel à des ressources externes?
ü  Plusieurs personnes jouent-elles le même rôle ?

Les acteurs du système étudié :

Les questions posées pour identifier les acteurs ont donnés lieu aux réponses suivantes :
  • L’étudiant ;
  • Le professeur ;
  • L’employé  du service d’inscription ;
  • Le système de facturation ;

Cas d’utilisation :

Les cas d’utilisation modélisent un dialogue entre un acteur et le système.
Les questions suivantes contribuent à identifier les cas d’utilisation du système :
ü  Quelles sont les taches de chaque acteur ?
ü  Un acteur va-t-il créer, stocker, modifier, supprimer et lire des informations du système ?
ü  Un acteur aura-t-il besoin d’informer le système d’un changement externe inopiné ?
ü  Quels cas d’utilisation décriront la maintenance du système ?

Les cas d’utilisation du système étudié :

  • S’inscrire  aux cours ;
  • Sélectionner des cours à enseigner ;
  • Lister des étudiants inscrits aux cours ;
  • Choisir cours ;
  • Préparer  catalogue des cours ;
  • Mettre à jour les listes des cours ;
  • Mettre à jour des informations relatives aux professeurs ;
  • Mettre à jour des informations relatives aux étudiants ;
Travail demandé :
  1. Etablir le diagramme des cas d’utilisation du système
  2. Etablir la description textuelle pour certains cas d’utilisations

samedi 29 novembre 2014

Réalisation d'une application de gestion de scolarité (Dotnet)

Présentation de l'application:

- Interface d'accueil:

C’est la fenêtre principale de l’application  permettant le choix  d’un mode d’accès (déconnecté ou connecté).





- Interface de travail:

Cette interface offre la possibilité à l’utilisateur de choisir un élément parmi les menus disponibles.


- Menus d'application:

Chaque menu comprend plusieurs sous menu concernant l’affichage, l’ajout, la modification et la suppression.




- Gestion de base:

  • Table étudiant
Une fois  cliqué sur le sous menu liste étudiant, l’utilisateur peut visualiser la table étudiant récupéré à partir de la base de donnée.


L’utilsateur a la possibilité d'ajouter un étudiant dans la base de données à travers cette interface:


Pour modifier un étudiant,il suffit de cliquer sur l’onglet modifier, la liste déroulante  associée  va se charger par les champs de la table étudiant. Après avoir choisi un numéro, les textbox seront remplis et l’utilisateur aura la main pour modifier ces champs.

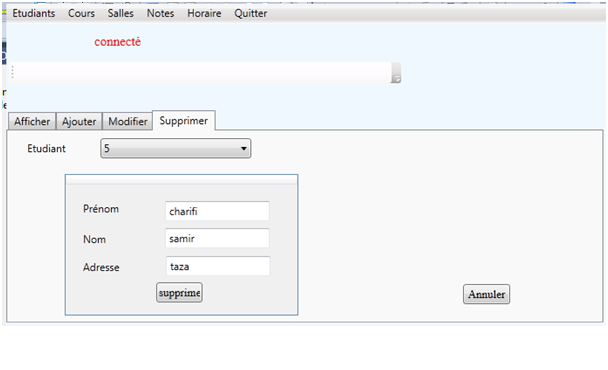

C’est la même procédure  que celle relative à la modification.
NB : les captures des interfaces pour le mode déconnecté sont les même que celles du mode déconnecté.


  • Table note:
C’est l’interface qui permet à l’utilisateur de choisir dans la liste déroulante un numéro d’étudiant pour lequel on va afficher les notes par étudiant.



- Quitter l'application:

L'onglet quitter permet à la fois de revenir à la fenêtre d’accueil pour changer le mode d’accès ou de quitter l’application





vendredi 28 novembre 2014

Réseau à haut débit (suite5)

La technologie ATM :

ATM (Asynchronous Transfer Mode) tire ses bases d’une technique de multiplexage asynchrone ATD(Asynchronus Time Division), développée au CNET(Centre National d’Études et de Télécoms) en France en 1982.  ATM supporte des liaisons point à point ou multipoints.

Les principes :

  • Mode de transfert: partage des ressources réseau entre plusieurs communications en combinant 2 techniques:
ü   Une technique de commutation: commutation de cellules
ü  Une technique de multiplexage: Multiplexage Temporel Statistique à l’entrée du réseau ou allocation dynamique des intervalles en fonction des besoins
  •  Asynchrone:
ü   Le terminal envoie à des débits variables en fonction du trafic
ü   Indépendance  temporelle entre le terminal et les équipements réseau
ü   Indépendance sémantique, c’est-à-dire que dans le réseau toutes les données subissent le même traitement(services non différenciés). Le traitement des caractéristiques de chaque flux se fait à l’extrémité
  • Transfert de tout type de trafic (VDI)
  • Absence de contrôle d’erreurs et de contrôle de flux dans le réseau
  •  Mode orienté connexion(circuit virtuel): des CV en full duplex en mode point à point ou unidirectionnel en mode point à multipoint
  •  Trames de petite taille fixée et normalisée, appelées cellules
ü   Taille petite pour permettre une commutation rapide et minimiser la gigue
ü  Taille compatible avec la couverture max du réseau sans écho
  • Entête de taille limitée pour assurer une commutation rapide
  • Peut fournir à chaque client un débit adapté de 155Mbps à 622Mbps

Le Modèle ATM :

         Le modèle ATM est défini en couches selon 3 plans:
         Plan utilisateur: définit le transfert des données utilisateur
        Plan contrôle: définit le transfert des données de signalisation(la signalisation dans ATM se fait hors bande)
        Plan Gestion: définit les fonctions d’administration du réseau (cellules OAM)

L’architecture protocolaire :


1.      Couche physique

Définit l’accès au média à des débits variables sur des supports différents: " le système de transmission
ü  2 sous-couches ;
        Sous-couche de convergence,
        Sous-couche de média physique.
·         Sous couche de convergence assure :
         L'adaptation de débit,
        Génération de la séquence de contrôle(HEC)
        Délimitation des cellules et adaptation au système de transmission: PDH, SDH, nB/mB
·         La sous-couche de média physique
-        Synchronisation
-        codage et décodage
-        adaptation au support

La cellule ATM :

Contient 2 champs spéciaux :
    - l'en-tête, sur 5 octets
    - le champ d'information, sur 48 octets
Il existe 2 types d'en-tête :
         EN-TETE UNI :
-        GFC : Generic Flow Control
          EN-TETES UNI ET NNI :
-        PTI : Payload Type Identification
-        CLP : Cell Loss Priority
-        HEC : Header Error Control
-        VPI : Virtual Path Identifier
-        VCI : Virtual Channel Identifier

La commutation :




Ø  Le switch tient à jour pour chaque port une table de commutation
Ø  Cette table associe à chaque circuit (VPI/VCI) un port et un numéro de circuit de destination


2.      La couche AAL

Le rôle de la couche AAL est de prendre les informations de la couche immédiatement supérieure (appelées PDU : Protocol Data Unit) pour les insérer dans les champs d'information des cellules de la couche ATM. Pour ce faire, la couche AAL réalise deux grandes fonctions réparties dans deux sous-couches :
La sous-couche SAR (Segmentation And Reassembly) qui assure, du côté émetteur, le découpage des informations provenant des couches supérieures en cellules, et du côté récepteur, leur reconstitution : c'est donc le mécanisme de cellulisation. Il sera généralement intégré sous forme hardware.
La sous-couche CS (Convergence Sublayer) qui assure les fonctions d'adaptation des couches hautes (couches utilisateurs) : les fonctions de correction d'erreurs, de traitement des pertes et des insertions de cellules, de filtrage des variations de délais de transmission et de récupération de l'horloge.

Fonctions réalisées par les couches :


ATM est sans doute ce qui se fait de mieux en matière de technologie réseau, mais il en fait trop par rapport aux besoins d’aujourd’hui. En faire trop implique de dépenser plus d’argent en R&D, en formation, en fabrication, … ce qui a pour conséquence de ralentir la diffusion de ladite technologie. L’ATM reste aujourd’hui cantonnée aux réseaux d’opérateurs. Techniquement ATM a tout pour s’imposer, mais l’histoire de  de l’informatique a montré que cela n’est pas un gage de pérennité. Les protocoles qui se sont imposés sont les plus simples, les moins chers et surtout les mieux adaptés aux besoins des utilisateurs.

Evolution de l’encapsulation IP :


Mettre en place une interconnexion de réseaux :

         Comment interconnecter des LAN distants de plusieurs centaines de Km?
        MAN
·         FDDI
·         Ethernet 10 Gbit Ethernet ou First Mile Ethernet (802.3ah)
        WAN: plusieurs solutions d’opérateurs:
·         RNIS: de 64 Kbps à 2Mbps;
·         LS: liaisons numériques en point à point entre 2 sites: 2Mbps;
·         xDSL: liaisons numériques en point à point entre 2 sites de plus en plus utilisée pour l’accès à l’Internet de 64Kbps à 6Mbps;
·         ATM: liaison en fibre optique à commutation de cellules de 155Mbps à 622Mbps;
·         Frame Relay: liaisons numériques à commutation de trames de 64Kbps à 34Mbps;
·         IP/VPN: interconnexion des LAN via Internet sécurisé;

Quel WAN pour interconnecter les LAN?


Choix d’une solution?


Tarification des services :

         La fourniture d’un service comprend:
        Des frais d’accès au service: englobent les frais d’établissement ou de mise en service; Ces frais sont comptés pour chaque raccordement au service (chaque extrémité);
        Un abonnement et une redevance d’usage: cette redevance dépend de:
·         Du temps et de la distance, ces éléments peuvent subir des modulations tarifaires en fonction des créneaux horaires d’utilisation (réseau téléphonique);
·         Du volume de données transféré: réseaux de données (X.25, FR, etc.). La redevance dépend du débit nominal du lien et des descripteurs de trafic à l’abonnement;
        L’opérateur fournit généralement les moyens d’accès: modems, routeurs,…
         Le choix entre la réalisation d’un réseau privé, à base de liens privés ou publics ou le recours aux services d’un opérateur est essentiellement motivé par des économies d’échelle, la maîtrise des coûts et des techniques (protocoles, Voix/données) et  certaines spécificités des informations (confidentialité…)

Dimensionnement des liaisons WAN :

         Etape 1: Identifier les flux
        Le but de cette étape est de caractériser les flux de chaque application (type, périodicité) et d’identifier les acteurs qui émettent et reçoivent les données
        Flux conversationnel (Telnet)
·         Trames courtes, fréquence soutenue
        Flux transactionnel (serveurs web-sites centraux)
·         Trafic montant: trames moyennes
·         Trafic descendant: trames longues par rafales
        Flux de type transfert de fichiers (partage, sauvegarde)
·         Trames longues et trafic soutenu
        Flux client/serveur
·         Transactionnel entre le client et le serveur applicatif
·         Transfert de fichiers entre la base de données et le serveur applicatif
         Etape 2: Estimer la volumétrie
        Audit du réseau existant
        Hypothèse sur le trafic supporté
         Etape 3: Matrice de flux
        Etablir une matrice de flux qui définit les volumes de flux échangés entre les différents sites
·         Vj = Vu * U   Vu: Volume journalier par user; U: nombre d’utilisateurs
         Etape 4: calcul de bande passante du lien: Bp ou débit
        Bp= Vj * Th * Ov * 1/Tu* 1/3600 * (8*1024) = Vj * 0,3*1,2*1/0,8*1/3600*8*1024=Bp= Vj*1,024
·         Bp: bande passante instantanée  calculée pour une liaison en Kbps
·         Vj: volume journalier en Ko(somme des flux sur le lien)
·         Th: coefficient pour calculer le trafic ramené à l’heure chargée, 20 à 30% du trafic journalier concentré sur une heure
·         Ov: overhead généré par les protocoles,  généralement 20% pour TCP/IP
·         Tu: taux max d’utilisation de la bande passante du lien: 80% en général
·          1/3600: ramener la volumétrie sur une heure en secondes
·         8*1024: convertir les Ko en Kbits
         Etape 5: Calcul du temps de réponse d’un flux applicatif
        Tps = Vo(en Ko)/Bp(Kbit/s)

        Tps: temps de réponse souhaité
